کولر کامپیوتر پاور بالانس 4 پین
طرفداران کامپیوتر چهار پین به جای آن، کولرهای 3 پین را جایگزین کردند، آنها یک سیم چهارم برای کنترل اضافی اضافه کردند که ما در زیر آن را مورد بحث قرار خواهیم داد. در حال حاضر، چنین دستگاه هایی رایج هستند و اغلب مادربردها به طور خاص برای اتصال کولر 4 پین به طور کامل نصب می شوند. بیایید جزئیات دقیق تر الکترود در نظر گرفته شود.
همچنین ببینید: انتخاب یخچال برای پردازنده
کولر کامپیوتر پاور بالانس 4 پین
Pinout نیز نامیده می شود و این روند شامل شرح هر تماس از مدار الکتریکی است. کولر 4 پین خیلی متفاوت از 3 پین نیست، اما ویژگی های خاص خودش را دارد. شما می توانید خود را با پینوشت دوم در یک مقاله جداگانه در وب سایت ما در لینک زیر آشنا کنید.
همچنین ببینید: خنک کننده 3 پین Pinout
مدار کولر 4 پین
همانطور که باید یک دستگاه مشابه باشد، فن مورد نظر یک مدار الکتریکی دارد. یکی از گزینه های معمول در تصویر زیر ارائه شده است. چنین تصویری ممکن است در هنگام لحیم کاری دوباره یا پردازش روش اتصال مورد نیاز باشد و برای افرادی که در ساختار الکترونیک مهارت دارند مفید باشد. علاوه بر این، تمام چهار سیم با کتیبه های تصویر مشخص شده اند، بنابراین نباید با خواندن مدار مشکلی داشته باشیم.
مخاطبین Pinout
اگر شما مقاله دیگر خود را در مورد پین 3 پین یک کولر کامپیوتر خواندید، ممکن است متوجه شوید که رنگ زمین سیاه است ، یعنی، صفر، زرد و سبز به ترتیب 12 و 7 ولت است. حالا شما باید سیم چهارم را در نظر بگیرید.

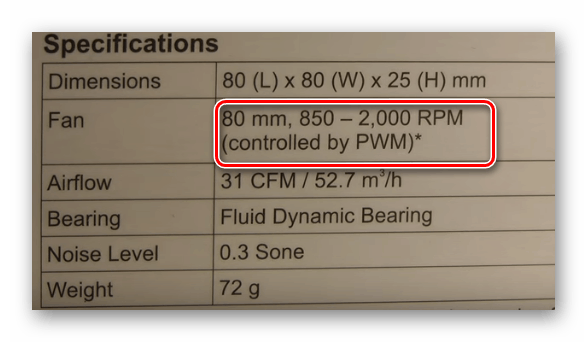

تماس آبی مدیر است و مسئول تنظیم سرعت تیغه است. همچنین PWM-contact یا PWM (مدولاسیون عرض پالس) نامیده می شود. PWM یک روش کنترل قدرت بار است که با استفاده از پالس های عرض های مختلف اجرا می شود. بدون PWM، فن به طور مداوم با حداکثر قدرت - 12 ولت. اگر برنامه سرعت چرخش را تغییر دهد، مدولاسیون خود به بازی وارد می شود. پالس ها به تماس کنترل با فرکانس بالا تغذیه می شوند، که تغییر نمی کند، تنها زمان صرف شده توسط فن در سیم پیچ پالسی تغییر می کند. بنابراین، در مشخصات تجهیزات، دامنه سرعت چرخش آن نوشته شده است. مقدار پایین تر اغلب به حداقل فرکانس پالس ها وابسته است، یعنی در غیاب آنها، تیغه ها می توانند حتی اگر به وسیله سیستم که در آن عمل می کنند، چرخش می کنند.
همانطور که برای کنترل سرعت چرخش از طریق مدولاسیون در سوال، دو گزینه وجود دارد. اولین بار با کمک یک کنترلر multicontroller واقع در مادربرد اتفاق می افتد. این داده ها را از سنسور حرارتی (اگر ما در نظر بگیرید کولر پردازنده را)، و سپس تعیین حالت عملیات مطلوب فن. شما می توانید این حالت را بصورت دستی از طریق BIOS پیکربندی کنید.
همچنین ببینید:
سرعت کولر را در پردازنده افزایش دهید
چگونه سرعت کولر را در پردازنده کاهش دهیم
راه دوم این است که کنترل کننده را با نرم افزار تعویض کنید و این نرم افزار از طرف سازنده مادربرد یا نرم افزار ویژه، مثلا Speedfan .
همچنین ببینید: نرم افزار مدیریت کولرهای
تماس PWM در مادربرد می تواند سرعت چرخش حتی دو یا 3 خنک کننده را کنترل کند، فقط باید آنها را بهبود بخشید. کاربران قابل اطمینان مدار الکتریکی را به عنوان مثال می گیرند و بدون هزینه مالی بسیار لازم برای اطمینان از انتقال پالس ها از طریق این تماس کامل را تکمیل می کنند.
کولر 4 پین را به مادربرد وصل کنید
همیشه یک مادربورد با چهار پین تحت PWR_FAN وجود ندارد، بنابراین صاحبان طرفداران 4 پین باید بدون عملکرد تنظیم rpm بایستند، چرا که به هیچ وجه یک تماس چهارم PWM وجود ندارد، به این معنی که پالس ها جایی برای رفتن ندارند. اتصال این یخچال کاملا ساده است، شما فقط باید پین ها را در صفحه سیستم پیدا کنید.
همچنین ببینید: با مادربرد PWR_FAN تماس بگیرید
همانطور که برای خود نصب و یا از بین بردن کولر، یک ماده جداگانه در وب سایت ما به این موضوعات اختصاص داده شده است. توصیه می کنیم که آنها را بخوانید، اگر قصد دارید کامپیوتر را جدا کنید.
جزئیات بیشتر: نصب و حذف کولر پردازنده
ما شروع به کار کنترلی تماس نکردیم، زیرا برای کاربر معمولی اطلاعات بی معنی خواهد بود. ما تنها اهمیت آن را در طرح کلی مشخص کردیم و همچنین یک سیم پیچ دقیق از سیمهای دیگر را انجام دادیم.
